F.P.BOOST-ПКМ-01

Проходки кабельные универсальные, универсальные проходы шинопроводов и узлы конструктивной огнезащиты ограждающих конструкций в местах пересечения кабельными изделиями, кабельными металлоконструкциями, шинопроводами, токопроводами и инженерными коммуникациями

Универсальные кабельные проходки

"ФП-БУСТ-ПКМ-01"

Подходит для проходок с кабелем, в том числе внутри закладных гильз, гильзопакетов, ячеистых разделительных модульных проходок, лотков, электротехнических коробов.

ТР ЕАЭС 043/2017

СЕРТИФИКАТ

EIT 60, 120, 150

ОГНЕСТОЙКОСТЬ

ГОСТ Р

53310-2009

НАДЕЖНО

ПРИ ГРУППОВОЙ ПРОКЛАДКЕ КАБЕЛЕЙ

Универсальные проходы шинопроводов

"ФП-БУСТ-ПКМ-01"

Подходит для проходок с магистральными и распределительными шинопроводами до 1000В, номинальным током от 100 до 6300 А, в том числе с установленными заводскими ФАЕР-БАРЬЕРАМИ и БЕЗ.

ТР ЕАЭС 043/2017

СЕРТИФИКАТ

EIT 60, 120, 150

ОГНЕСТОЙКОСТЬ

ГОСТ Р

53310-2009

СОВМЕСТИМЫ

СО ВСЕМИ МАРКАМИ ШИНОПРОВОДОВ

Универсальные проходы трубопроводов и воздуховодов

"ФП-БУСТ-ПКМ-01"

Подходит для проходок с металлическими трубопроводами, в том числе в закладных гильзах, воздуховодами, газоходами, в том числе в огнезащитной теплоизоляции, а также с неметаллическими трубопроводами (в комплекте с противопожарными муфтами).

ДОБРОВОЛЬНЫЙ

СЕРТИФИКАТ

EI 45, 60, 90, 120, 150, 180

ОГНЕСТОЙКОСТЬ

ГОСТ

30247.0-94, 30247.1-94

СОВМЕСТИМЫ

СО ВСЕМИ ИНЖЕНЕРНЫМИ СЕТЯМИ

Комбинированные огнестойкие проходки

"ФП-БУСТ-ПКМ-01"

Подходит для проходок с одновременным прохождением разнотипных инженерных коммуникаций в любой комбинации через один проем:

кабели, шинопроводы, трубопроводы, воздуховоды.

ДОБРОВОЛЬНЫЙ

СЕРТИФИКАТ

EI 45, 60, 90, 120, 150, 180

ОГНЕСТОЙКОСТЬ

ГОСТ

30247.0-94, 30247.1-94

СОВМЕСТИМЫ

СО ВСЕМИ МАТЕРИАЛАМИ СТЕН И ПЕРЕКРЫТИЙ

МАТЕРИАЛЫ ДЛЯ МОНТАЖА:

ВСЁ, ЧТО ВАМ НУЖНО ДЛЯ МОНТАЖА ПРОХОДОК F.P.BOOST-ПКМ-01:

ПЕНА ПРОТИВОПОЖАРНАЯ ФП-БУСТ-01

ТУ 20.30.22-001-15417131-2021

Заполнение вокругкабельного пространства, пространства вокруг шинопроводов, уплотнение стыков минералованых плит по всей глубине заделки.

Надежно уплотняет пучки кабелей, стыки минераловатных плит к неровным проемам, и друг с другом при неплотной подгонке.

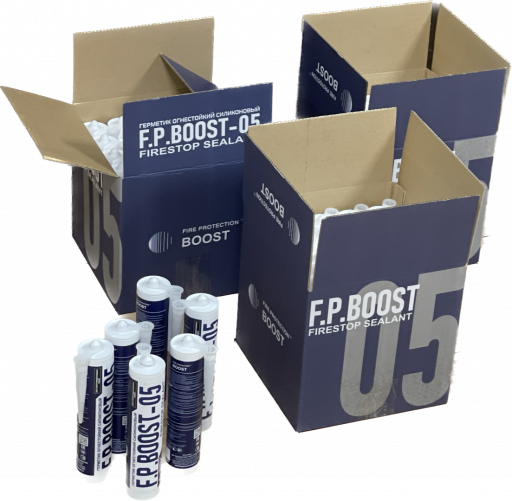

ГЕРМЕТИК ОГНЕСТОЙКИЙ СИЛИКОНОВЫЙ

ФП-БУСТ-05

ТУ 20.30.22-006-15417131-2022

Герметизация наружных швов минераловатных плит, абляционный дымоизолирующий слой на поверхности минераловатной заделки с захлестом на проем.

Позволяет надежно "запечатать" проходку.

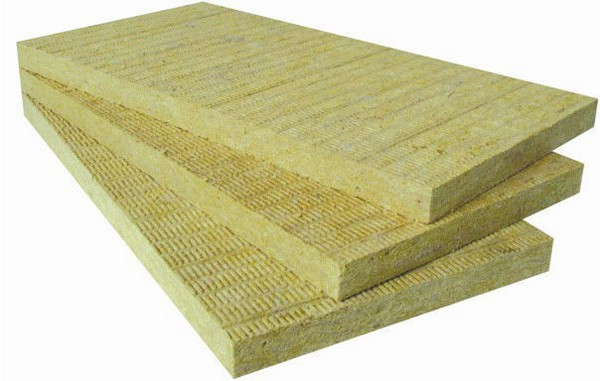

ПЛИТЫ МИНЕРАЛОВАТНЫЕ БАЗАЛЬТОВЫЕ

150 КГ/М3

Наиболее дешевый и общедоступный материал для огнестойкой легкоизвлекаемой заделки проходок. Позволяет избежать выполнения монолитной заделки снаружи лотков и закладных с помощью цементно-песчаного раствора.

Быстро и просто:

Стадия 1

Монтаж минплиты

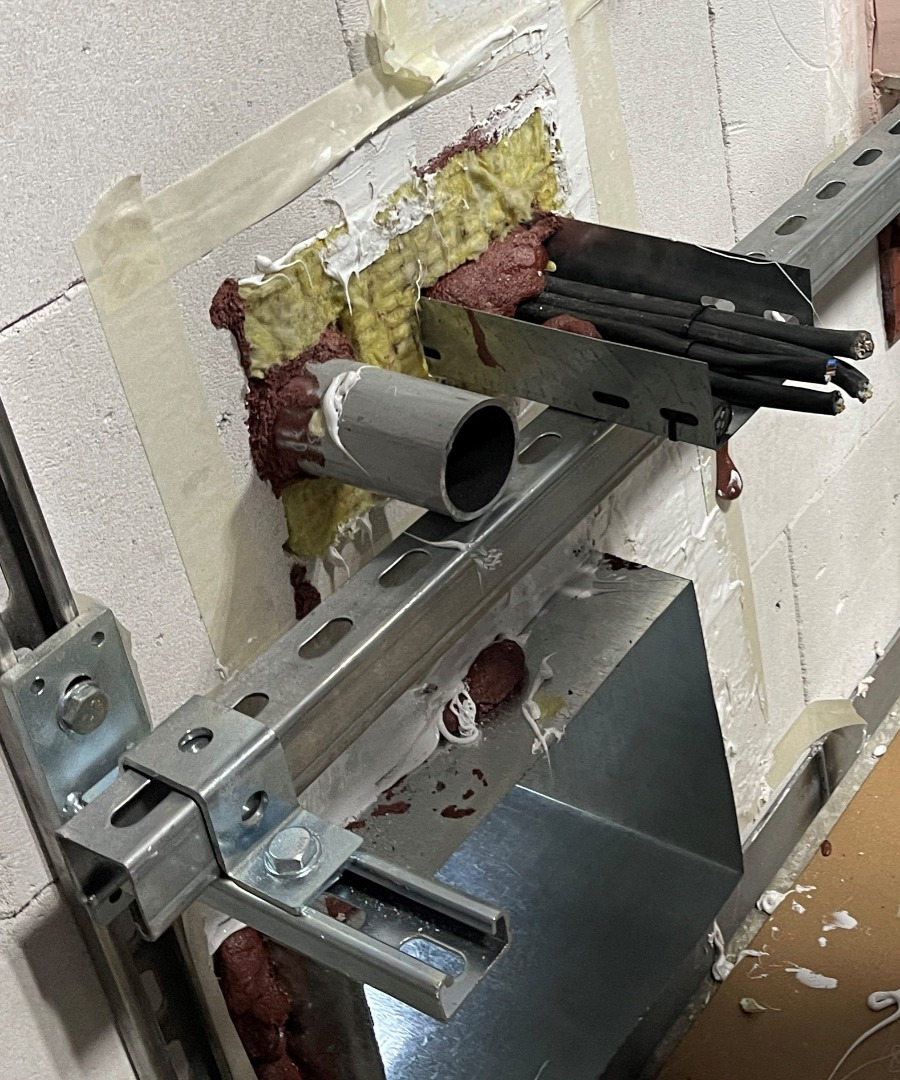

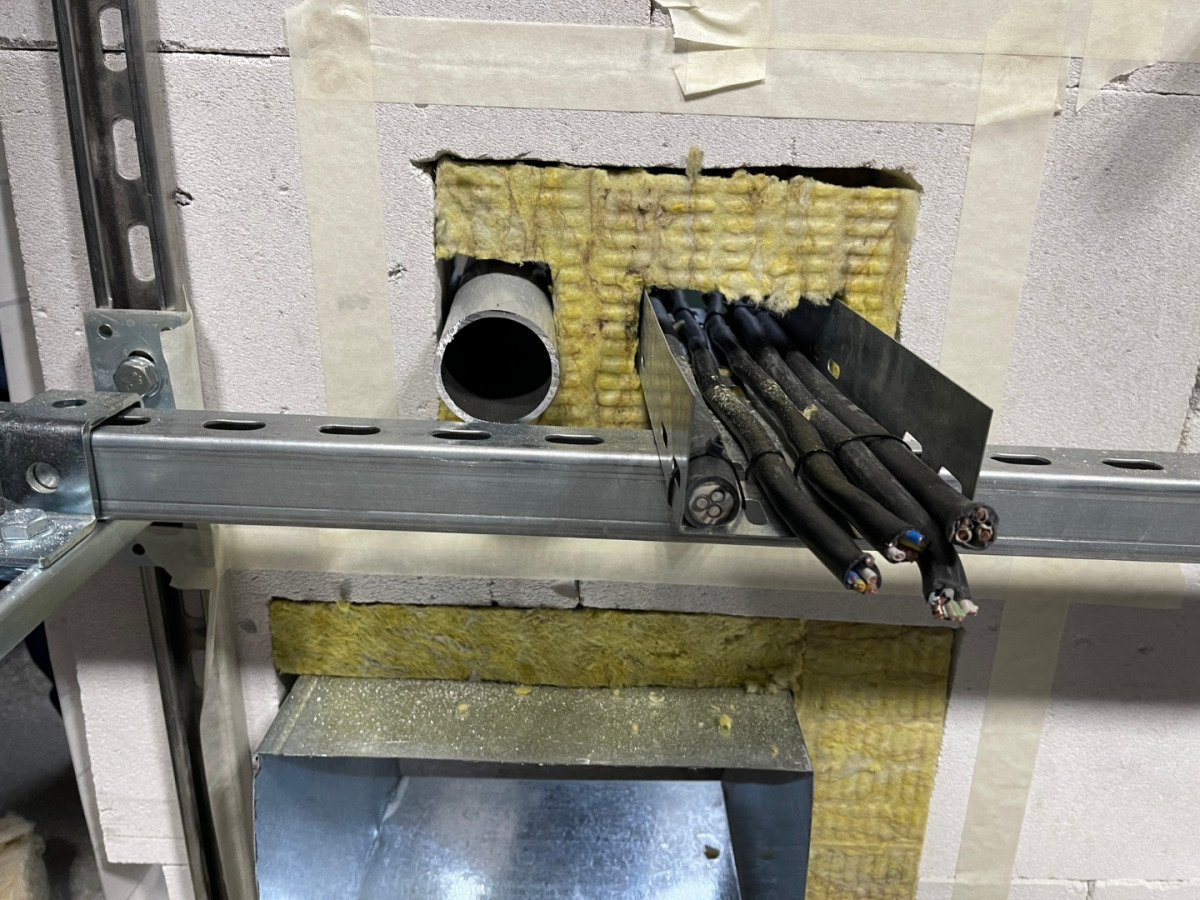

Заполнить свободное пространство подготовленного проема фрагментами минераловатных плит. Точная подрезка не требуется, но она сократит расход пены F.P.BOOST-01.

Места, подлежащие и не подлежащие заделке минплитой, описаны в монтажной карте №2 в пункте №2.1 в технологическом регламенте ФП-БУСТ-ПКМ-01 ТРМ-03.

Стадия 2

Монтаж пены F.P.BOOST-01

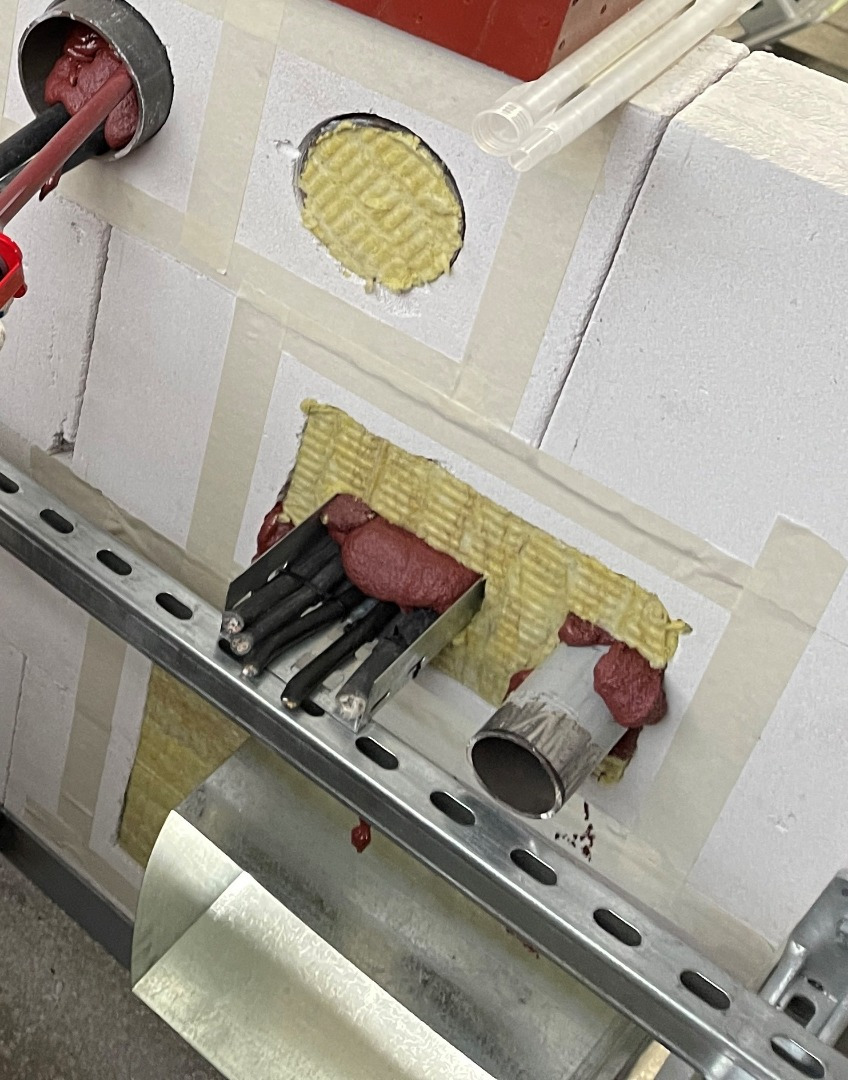

На всю глубину заделки заполнить пеной F.P.BOOST-01 пространство вокруг кабелей и шинопроводов.

Тщательно заполнять межкабельное пространство в пучках и труднодоступных щелях.

Уплотнить по всей глубине стыки минераловатных плит и места прилегания минплиты к лоткам, трубопроводам и воздуховодам.

Пена застынет через 3-5 минут, после чего излишки пены, выступающие из швов, срезать, для последующего шпаклевания герметиком.



Удалять излишки пены из лотков и вокруг кабелей не требуется.

После заделки пеной, проходка не должна содержать просветов для сквозного прохождения дыма.

Стадия 3

Заполнение наружных швов минплиты герметиком F.P.BOOST-05

В тех местах, где уплотнение швов минплиты пеной не проводилось, нужно качественно, без пропусков, обработать герметиком F.P.BOOST-05 все наружные швы и места прилегания минплиты к проему, коммуникациям, снаружи закладных гильз.



Глубина заполнения швов герметиком влияет на предел огнестойкости проходки и указана в п. №5.2 в монтажной карте №5 в технологическом регламенте ФП-БУСТ-ПКМ-01 ТРМ-03.

Стадия 4

Шпаклевание

герметиком

F.P.BOOST-05

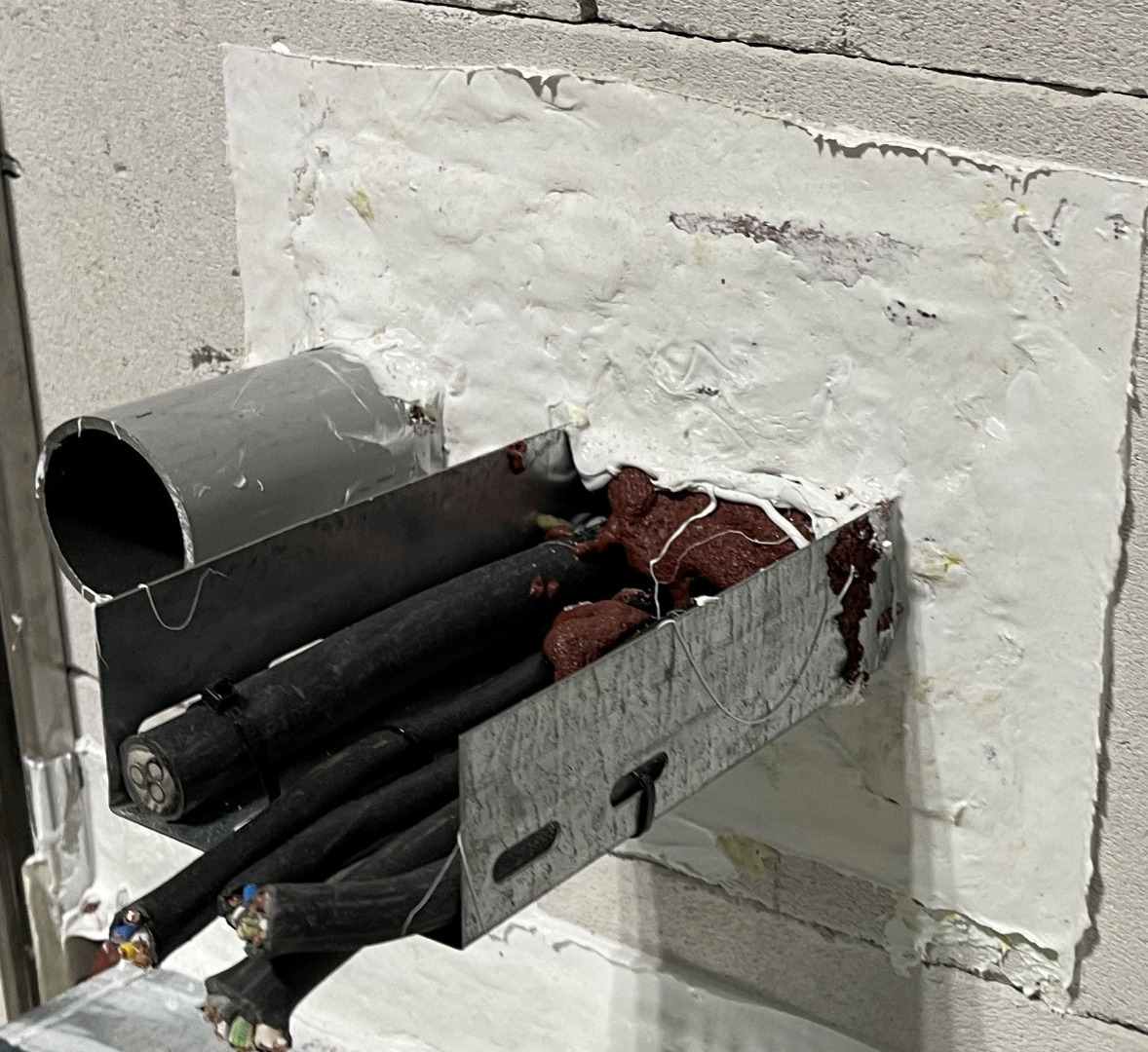

Поверхность минераловатных плит с захлестом на края проемов должна быть обработана с обеих сторон проходки финишным слоем, обеспечивающим полную противодымную герметизацию. Требуется нанести абляционный слой герметика ФП-БУСТ-05 толщиной не менее 1 мм.

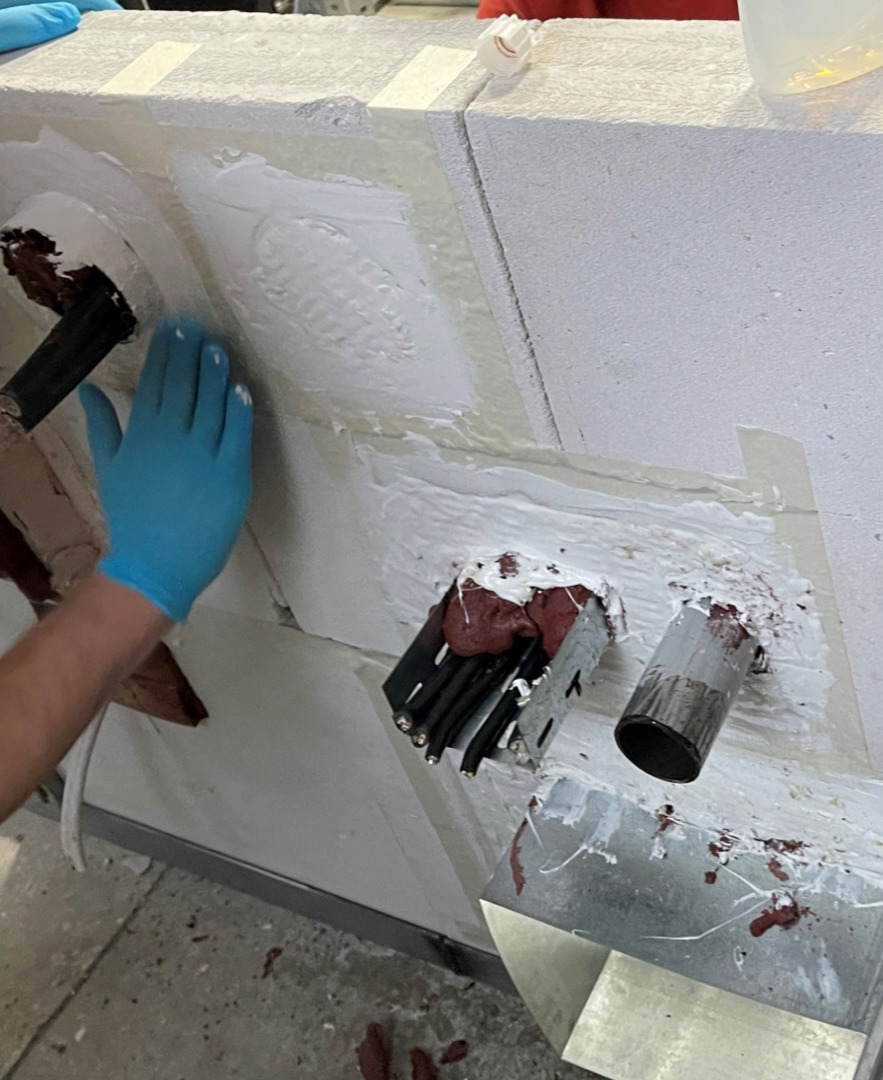

Избежать перерасхода герметика, а также придать эстетические свойства поможет разравнивание и затирка поверхности герметика мыльным раствором.

Готово!

Придаем эстетику

Эстетичный внешний вид смонтированной проходке возможно придать, если соблюдать простые правила:

- до монтажа проходки вокруг проема с отступом 20-50 мм наклеить малярный скотч;

- срезать излишки пены, выступающие из швов;

- затереть лицевую поверхность, ошпаклеванную герметиком, перчатками с мыльным раствором;

- снять ветошью лишние капли герметика сразу после нанесения.

Проходка кабельная универсальная "ФП-БУСТ-ПКМ-01-АхВ-4/ПМ(1)-150"
(кабели в листовом перфорированном лотке, при одиночной и групповой прокладке)
Проходка кабельная универсальная
"ФП-БУСТ-ПКМ-01-АхВ-4/ПМ(1)-150"
(кабели в листовом перфорированном лотке, при одиночной и групповой прокладке)

Расшифровка идентификационного обозначения

"ФП-БУСТ-ПКМ-01-АxB-4/ПМ(1)-150":

"ФП-БУСТ-ПКМ-01"    -

НАЗВАНИЕ ПРОХОДКИ

"- А х В"    -

Ширина х Высота проёма, мм

"- 4"    -

Тип пересекающих коммуникаций:
4 - Кабели в листовом перфорированном лотке, при одиночной и групповой прокладке

"/ ПМ"    -

Материал заделки:
ПМ - заделка пеной ФП-БУСТ-01 вокругкабельного пространства внутри перфорированного лотка с заделкой пустого пространства проема вокруг перфорированного лотка минераловатными плитами с герметиком ФП-БУСТ-05

"(1)"    -

Конструктивное исполнение:

1 - односторонняя установка в проём

"- 150"    -

Предел огнестойкости EIT:

150 (мин)

ВИДЕО НА КАНАЛЕ FIRE PROTECTION BOOST ПРО ПРОХОДКИ ФП-БУСТ-ПКМ-01:

Идентификационные шифры исполнений проходок ФП-БУСТ-ПКМ-01

Инструкция по монтажу огнестойких проходок трубопроводов в горючей изоляции

Узел ФП-БУСТ-ПКМ-01-АхВ,D-8/М(1,2,Т)-ХХХ

Влияние % наполнения кабелем проходок на выбор материала заделки

"П" - пена или "ПМ" - пена + минплита + герметик

На примерах узлов ФП-БУСТ-ПКМ-01-110-1/П(1)-150 и ФП-БУСТ-ПКМ-01-110-1/ПМ(1)-150
